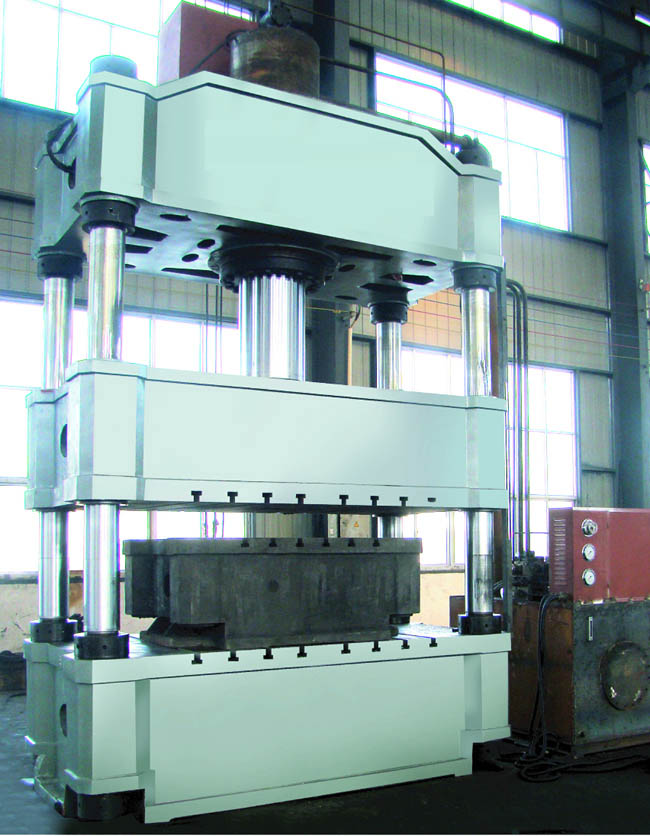

Y27單動薄板拉伸液壓機
計算機優化結構設計， 框架式結構簡單、經濟、 實用框架式結構剛性好、精度高、抗偏載能力強。
液壓控制采用插裝式基礎系統，動作可靠，使用壽命長，液壓)中擊小，減少了連接管路與泄漏點
項 目ltem | 單位 | YF27-63 | Yf27-100 | Yf27-200 | Yf27-315 | Yf27-315 | Yf27-315 | Yf27-400 | Yf27-400 | |
公稱力Nimial Force | kN | 630 | 1000 | 2000 | 3150 | 3150 | 3150 | 4000 | 4000 | |
回程力Return Stroke | kN | 125 | 160 | 360 | 450 | 450 | 450 | 510 | 720 | |
滑塊行程 Ram Stroke | mm | 500 | 630 | 710 | 800 | 800 | 800 | 800 | 800 | |
#大開口高度Day light | mm | 800 | 800 | 1120 | 1000 | 1250 | 1200 | 1250 | 1060 | |
液壓墊公稱力Cushion Firce | kN | 250 | 400 | 800 | 1000 | 1250 | 1000 | 1600 | 1600 | |
液壓墊行程 Cushion Stroke | mm | 200 | 250 | 250 | 300 | 300 | 300 | 350 | 250 | |
滑塊運行速度 | 空程下行 | mm/s | 115 | 120 | 130 | 150 | 150 | 150 | 180 | 120 |
工作 | mm/s | 12 | 10~16 | 13~23 | 6~14 | 8~14 | 6~14 | 13~23 | 6~15 | |
回程Reurn | mm/s | 105 | 90 | 130 | 100 | 110 | 100 | 200 | 90 | |
液壓墊運行速度 | 上升 | mm/s | 62 | 38 | 60 | 45 | 40 | 45 | 60 | 45 |
工作臺尺寸 | 左右 LR | mm | 570 | 1200 | 930 | 1120 | 1260 | 2000 | 1340 | 2000 |
前后 FB | mm | 500 | 1000 | 900 | 1120 | 1200 | 1500 | 1250 | 1200 | |
液壓墊尺寸 | 左右 LR | mm | 400 | 750 | 600 | 750 | 900 | 1500 | 900 | 1500 |
前后 FB | mm | 400 | 600 | 600 | 750 | 900 | 900 | 900 | 800 | |
外形尺寸 | 左右 LR | mm | 1900 | 2800 | 2720 | 2650 | 3200 | 4330 | 3950 | 4180 |
前后 FB | mm | 1960 | 2400 | 2200 | 2000 | 2200 | 4130 | 2600 | 1760 | |
地面以上高 | mm | 2900 | 3052 | 3630 | 4200 | 4200 | 4170 | 4350 | 5200 | |
電動機功率 Motor Power | kW | 7.5 | 11 | 30 | 22 | 30 | 25 | 60 | 44 | |
機器總重量 Total Max（約） | t | 2.7 | 8.5 | 12 | 15 | 18 | 30 | 25 | 30 | |
項 目ltem | 單位 | Yf27-500 | Yf27-500 | Yf27-500 | Yf27-630 | Yf27-800 | Yf27-1000 | Yf27-1500 | Yf27-3000 | |
公稱力Nimial Force | kN | 5000 | 5000 | 5000 | 6300 | 8000 | 10000 | 15000 | 3000 | |
回程力Return Stroke | kN | 570 | 570 | 810 | 1000 | 1000 | 1500 | 1150 | 2450 | |
滑塊行程 Ram Stroke | mm | 900 | 900 | 1100 | 1100 | 1000 | 1200 | 1200 | 1000 | |
#大開口高度Day light | mm | 1500 | 1500 | 1500 | 1500 | 1600 | 1800 | 1800 | 2000 | |
液壓墊公稱力Cushion Firce | kN | 2000 | 2000 | 2500 | 2500 | 3150 | 4000 | 4000 | 8000 | |
液壓墊行程 Cushion Stroke | mm | 400 | 400 | 400 | 400 | 350 | 450 | 500 | 400 | |
滑塊運行速度 | 空程下行 | mm/s | 180 | 180 | 150 | 160 | 250 | 150 | 150 | 150 |
工作 | mm/s | 10~18 | 10~18 | 8~14 | 8~20 | 10~24 | 9~20 | 15 | 5~8 | |
回程Reurn | mm/s | 180 | 180 | 90 | 120 | 180 | 120 | 100 | 100 | |
液壓墊運行速度 | 上升 | mm/s | 45 | 45 | 30 | 50 | 60 | 45 | 50 | 40 |
工作臺尺寸 | 左右 LR | mm | 2000 | 1420 | 2500 | 2500 | 3000 | 3200 | 3000 | 3200 |
前后 FB | mm | 1600 | 1400 | 1800 | 1500 | 2000 | 2200 | 2200 | 2000 | |
液壓墊尺寸 | 左右 LR | mm | 1650 | 1050 | 1950 | 1350 | 2250 | 2550 | 2400 | 2400 |
前后 FB | mm | 1200 | 1050 | 1200 | 900 | 1350 | 1650 | 1500 | 1300 | |
外形尺寸 | 左右 LR | mm | 4700 | 4100 | 5100 | 4700 | 7250 | 8480 | 6500 | 8500 |
前后 FB | mm | 3000 | 3000 | 2110 | 2200 | 5950 | 5000 | 4500 | 5000 | |
地面以上高 | mm | 5200 | 4900 | 5300 | 5800 | 6100 | 6750 | 7000 | 7600 | |
電動機功率 Motor Power | kW | 60 | 60 | 60 | 60 | 98 | 98 | 112 | 185.5 | |
機器總重量 Total Max（約） | t | 38 | 34 | 53 | 60 | 90 | 120 | 100 | 260 | |
